Qu'est-ce qui rend la découpe laser idéale pour les écrans en acrylique ?
Un guide complet sur l'art et la science de la découpe laser de l'acrylique pour les applications d'affichage de haute-qualité.
L'acrylique se coupe comme du beurre sous un laser. Pas littéralement du beurre-plutôt du beurre congelé si vous le faites correctement-mais le point demeure. J'ai découpé des milliers de pièces d'exposition au fil des ans et je n'ai toujours rien trouvé qui corresponde à la découpe laser pour la combinaison de qualité des bords, de vitesse et de flexibilité de conception que vous obtenez avec une feuille acrylique coulée.
Ce qui manque à la plupart des gens : tous les acryliques ne sont pas identiques. L'acrylique coulé (cell-cast) coupe magnifiquement et vous donne ce bord poli à la flamme-que tout le monde veut. Acrylique extrudé ? Une histoire complètement différente. Je l'ai essayé une fois pour un travail urgent car le fournisseur n'avait plus de tôle moulée-les bords étaient troubles, des marques de contrainte partout, j'ai dû polir à la main-200 pièces. Jamais plus.

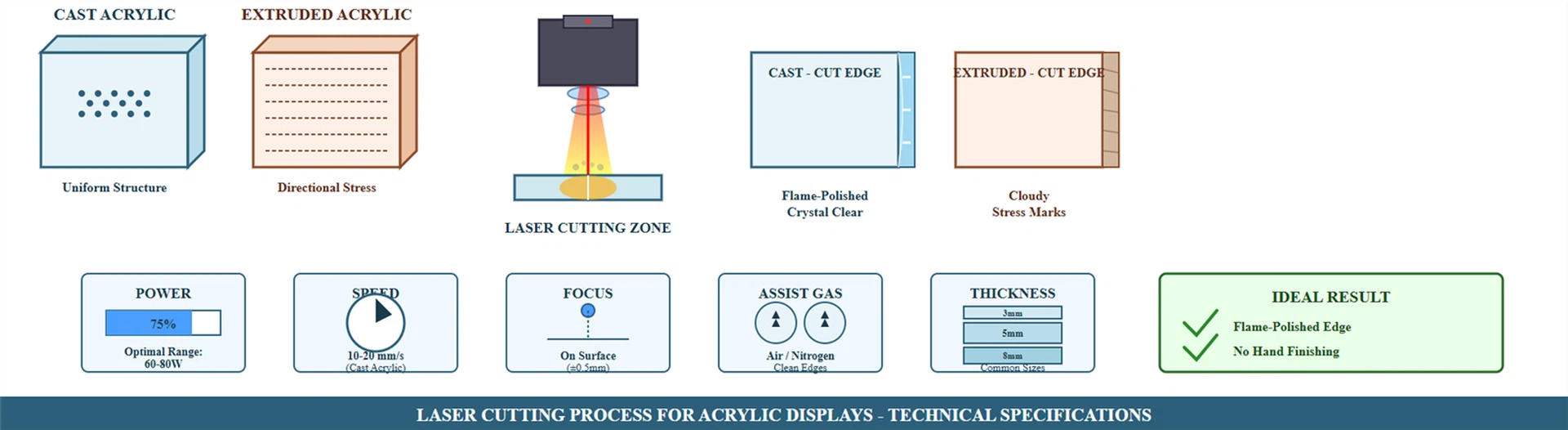

Acrylique coulé ou extrudé : la différence critique
Acrylique coulé
Fabriqué en versant du méthacrylate de méthyle liquide entre des plaques de verre
Le processus de durcissement lent (heures) crée une structure moléculaire uniforme
Stress interne minimal
Coupes nettes avec des bords clairs et polis à la flamme
Transmission lumineuse uniforme, idéale pour le rétroéclairage
Coût plus élevé mais qualité supérieure pour les écrans
Acrylique extrudé
Poussé à travers un dé alors qu'il était en fusion
Production plus rapide mais les chaînes moléculaires s'alignent dans le sens de l'extrusion
Contient les contraintes internes dues au processus de fabrication
Coupes avec des bords troubles et rugueux et des lignes de contrainte visibles
Transmission lumineuse inégale, mauvaise pour le rétroéclairage
Coût inférieur mais inacceptable pour les écrans de haute-qualité
"J'ai testé cela spécifiquement : j'ai acheté des feuilles de 600 x 600 mm des deux types auprès du même fournisseur, j'ai découpé des motifs identiques sur les deux. Bords coulés : clairs, lisses, légèrement polis à la flamme. Bords extrudés : lignes de contrainte troubles et visibles, texture rugueuse. Les deux ont été coupés avec des paramètres identiques. La structure du matériau fait la différence, pas le processus de découpe. "
Feuille acrylique coulée
Bord acrylique extrudé
Pourquoi l'acrylique répond si bien aux lasers CO2
Le spectre d'absorption. Les lasers CO2 émettent une longueur d'onde de 10,6 microns, juste à l'endroit idéal où le PMMA (polyméthacrylate de méthyle-c'est le nom chimique de l'acrylique) absorbe efficacement l'énergie. Vous ne réfléchissez pas le faisceau comme vous le feriez avec de l'aluminium nu, et vous ne le transmettez pas comme du verre ordinaire. Le matériau chauffe exactement là où le faisceau frappe, fond proprement, vaporise l'excédent. La physique joue en votre faveur pour une fois.
Comparez cela au polycarbonate. Le PC absorbe également 10,6 microns, mais c'est un thermodurcissable qui se carbonise au lieu de fondre proprement. Vous obtenez des bords bruns brûlés, des résidus de fumée et vous devez courir beaucoup plus vite avec moins de puissance pour minimiser la décoloration. Pour les travaux d'affichage où la qualité des bords est importante, ce n'est pas un bon point de départ, à moins que vous ne peigniez les bords de toute façon.
La qualité du faisceau est plus importante que la plupart des opérateurs ne le pensent. La valeur M²-la proximité de votre faisceau par rapport à la gaussienne idéale-affecte directement la qualité de votre coupe. Un tube bon marché avec un M² de 1,8 vous offre une saignée plus épaisse et des bords plus rugueux qu'un tube bien scellé avec un M² de 1,1.
Comparaison de la qualité du faisceau
| Qualité du faisceau (M²) | Type de tube | Largeur de saignée | Qualité des bords | Coût |
|---|---|---|---|---|
| 1.1 (idéal) | Tube scellé de haute-qualité | 0,25 mm | Excellent - clair, fluide | $2200 |
| 1,8 (médiocre) | Tube en verre économique | 0,4 mm | Acceptable - légère rugosité | $800 |
Conseil de pro : J'ai testé ça spécifiquement : même machine, mêmes paramètres, échange de tube. La largeur de saignée est passée de 0,4 mm à 0,25 mm, la clarté des bords s'est sensiblement améliorée. C'est un tube à 800 $ contre un tube à 2 200 $, et oui, vous pouvez voir la différence.
Les paramètres dont personne ne vous parle
Les paramètres d’alimentation ne sont qu’un début. Tout le monde se concentre sur les watts : 60 W, 80 W, 100 W, peu importe. Mais le véritable contrôle vient de la vitesse, de la fréquence et de la manière dont vous les combinez.
| Matériel | Épaisseur | Pouvoir | Vitesse | Fréquence | Assistance aérienne |
|---|---|---|---|---|---|
| Acrylique coulé | 3mm | 70% | 15 mm/s | 5000Hz | 0,8 barre |
| Acrylique coulé | 6mm | 80% | 6 mm/s | 4000Hz | 1,0 barre |
| Acrylique coulé | 10mm | 90% | 2 mm/s | 3000Hz | 1,2 barre |
La fréquence compte
La fréquence est importante car vous pulsez le faisceau, et une fréquence plus élevée signifie plus d'impulsions par millimètre de coupe. Plus d'impulsions=bord plus lisse mais aussi plus d'accumulation de chaleur. Trop haut et vous fondez dans le trait de scie.
J'ai essayé 20 kHz une fois parce qu'un message sur le forum disait que cela donnait de « meilleurs résultats ». Ouais, mieux si vous aimez que l'acrylique fondu se soude derrière la coupe. Retombé à 5 kHz, le problème a disparu.
Pression d'assistance pneumatique
0,8 bar à travers une buse de 2 mm, dirigée légèrement derrière le foyer. Pas dans le manuel. J'ai compris cela par essais et erreurs lorsque j'ai continué à avoir des flashbacks - c'est à ce moment-là que l'air d'assistance rebondit sur le matériau et renvoie l'acrylique vaporisé sur la surface supérieure, laissant des résidus.
Inclinez la buse de 15 degrés en arrière par rapport à la verticale, tout à coup plus de retour de flamme. Il m'a fallu trois mois pour comprendre cela.
Exemple de configuration des paramètres
La qualité des bords est avant tout une question de gestion thermique
Le bord « poli à la flamme » que tout le monde souhaite provient de la fusion de l'acrylique et de la tension superficielle qui le rend lisse à mesure qu'il se resolidifie. C'est pourquoi l'acrylique coulé fonctionne et l'extrudé n'a pas une orientation moléculaire uniforme, l'extrudé a des contraintes internes dues au processus d'extrusion qui apparaissent sous forme de marques de contrainte lorsque vous le chauffez.
La position du point focal change tout. La plupart des gens se concentrent uniquement sur la surface du matériau. Je me concentre à 1 mm sous la surface pour tout ce qui dépasse 5 mm d'épaisseur. Vous donne un trait de scie légèrement plus large en haut, mais le bord inférieur ressort plus propre et vous obtenez moins de carbonisation sur la surface arrière.
Pour les pièces d'exposition dont vous regardez les bords, la saignée supérieure n'a pas d'importance ;-vous la polissez de toute façon si cela vous intéresse autant.
Mauvaise qualité des bords (extrudés)
Excellente qualité des bords (casting)
L'épaisseur compte de manière non-linéaire
L'acrylique de 3 mm coupe à 15 mm/s, 6 mm nécessite 6 mm/s, 10 mm nécessite 2 mm/s. Ce n'est pas linéaire car la conduction thermique commence à dominer-plus le matériau est épais, plus la chaleur s'évacue avant que le faisceau puisse vaporiser le matériau complètement. Finissez par avoir besoin de manière disproportionnée de plus d’énergie.
J'ai eu un projet une fois, des blocs acryliques de 20 mm pour une exposition dans un musée. Impossible de le couper en un seul passage-le laser atteint un maximum d'environ 12 à 15 mm selon la machine. J'ai dû retourner le morceau et le couper des deux côtés, en le rejoignant au milieu. Si vous regardez de près, vous pouvez voir la ligne de jointure, mais sous l'éclairage de l'écran, personne ne le remarque. J'en ai parlé au client au préalable, il était d'accord. Mieux que d'essayer de le routeur et d'avoir des marques d'outils partout.
Des contraintes de conception qui ne sont pas évidentes
Taille minimale des fonctionnalités
La taille minimale de la fonction est d'environ 2 fois la largeur de votre saignée si vous souhaitez qu'elle survive à la manipulation. Mon trait de scie de 0,25 mm signifie que 0,5 mm est techniquement possible, mais tout ce qui est inférieur à 1 mm a tendance à se briser lors du nettoyage ou de l'assemblage.
J'ai réalisé une série de motifs de flocons de neige complexes une fois -des connexions de 0,6 mm entre les éléments ont perdu 30 % à cause de la rupture en les retirant simplement du lit. Repensé avec un minimum de 1,2 mm, zéro panne.
Coins intérieurs
Les coins intérieurs ont toujours un rayon égal à la largeur de la saignée. Impossible d'obtenir des angles vifs à 90 degrés car le faisceau est rond. Si vous avez besoin d'un coin carré pour un joint à languette-et-à fente, vous devez concevoir la fente surdimensionnée ou limer les coins manuellement.
Pour les travaux d'affichage, ce n'est généralement pas un problème -la plupart des conceptions fonctionnent correctement avec des coins arrondis de 0,2 mm. Mais pour des ajustements mécaniques de précision, c'est important.
Profondeur de gravure
Vous pouvez graver de l'acrylique-pour les détails de la surface, mais la profondeur pratique est peut-être de 0,3-0,5 mm avant de commencer à obtenir des résultats incohérents. La répartition de l'énergie sur la zone gravée n'est pas parfaitement uniforme : les bords ont tendance à recevoir plus d'énergie que le centre.
Apparaît sous forme de profondeur inégale dans de grandes zones remplies. Exemple réel : j'ai réalisé un lot de badges nominatifs avec des arrière-plans remplis de trames-. Le centre de chaque badge sortait avec une profondeur de 0,15 mm, les bords mesuraient 0,3 mm. Ça avait l'air horrible.
Ordre de coupe
Si vous réalisez une feuille avec de nombreuses découpes, coupez d'abord les détails intérieurs, les coupes structurelles en dernier. Sinon, la feuille perd de sa rigidité à mi-chemin et commence à se déformer à cause de la chaleur, ce qui perturbe votre hauteur focale pour les coupes restantes.
J'ai appris cela à mes dépens lors d'un travail avec 50 petits trous dans une fine plaque de support-coupez d'abord le périmètre, la feuille s'est enroulée pendant la découpe des trous, la mise au point était décalée de 3 mm à la fin. La moitié des trous étaient rugueux. Inversion de l'ordre de coupe, problème résolu.
Conseils de conception pour des bords nets
Découpe vectorielle
La découpe vectorielle bat toujours le raster pour les bords. Le mode raster est destiné à graver des surfaces et non à les couper. Le mode vectoriel suit le contour à vitesse et puissance constantes-beaucoup plus propre.
Direction de coupe
La direction de coupe affecte légèrement la qualité des coins. Les changements brusques de direction provoquent une légère décélération, ce qui signifie que davantage d'énergie est déversée dans le coin, ce qui peut provoquer une surchauffe.
Fixation de pièces
Pour les petites pièces ou les matériaux minces de moins de 2 mm, vous avez besoin de fixations, sinon la pièce peut se déplacer à mi--coupe à cause de la pression de l'air. Les maintiens magnétiques-fonctionnent bien pour les feuilles fines.
Considérations relatives à la production
Efficacité de nidification
L’efficacité de l’imbrication détermine votre coût matériel. La feuille acrylique coûte cher -85 $ pour une feuille de 4'x8' en fonte de 3 mm de notre fournisseur. Chaque centimètre carré que vous gaspillez représente une perte d’argent.
Un bon logiciel d'imbrication vous permet d'utiliser 85 à 90 % des matériaux sur des tâches complexes. Mauvaise imbrication ou placement paresseux des pièces ? 65 à 70 % d'utilisation et tout à coup, vous perdez 25 à 30 $ par feuille.
Exemple réel : Un stagiaire a fait la nidification une fois sans vérifier. Il a laissé un espace de 40 mm entre les pièces « pour des raisons de sécurité ». J'ai perdu 15 % de la surface de la feuille pour rien. Je lui ai montré comment imbriquer avec des espaces de 5 mm - et j'ai récupéré ces 15 %. Sur un travail de 200 feuilles, cela représente une économie de 2 550 $.
Temps de cycle vs qualité des bords
J'ai fait quelques études de temps : 15 mm/s me donne un cycle de 12-minutes pour une pièce d'affichage typique. 25mm/s le ramène à 7 minutes mais je dois passer 10 minutes à polir les bords à la main par la suite. Les mathématiques sont évidentes, mais les gens continuent de plaider en faveur d'une « réduction plus rapide » sans tenir compte de la main-d'œuvre en aval.
Structure des coûts
Coût du matériel
40 à 50 % du coût du travail pour la plupart des travaux d'affichage . 3 l'acrylique coulé transparent de mm coûte environ 85 $ par feuille de 4 x 8, vous obtenez peut-être 6 à 8 pièces d'affichage typiques par feuille. Appelez cela un coût de matériel de 12 à 15 $ par pièce.
Temps machine
Calculé en divisant la longueur de coupe par la vitesse, plus le temps de configuration. La pièce d'exposition typique a peut-être 2 mètres de chemin de coupe. Cela représente 133 secondes de coupe, appelez cela 3 minutes avec la configuration. À 60 $/heure de temps machine, cela représente 3 $ par pièce.
Coût de la main d'œuvre
La variable que tout le monde sous-estime. Préparation du matériel, nettoyage après-processus, contrôle qualité, emballage. Comptez 5 minutes par pièce minimum. À un coût de main-d'œuvre de 25 $/heure, cela représente 2,08 $ par pièce.
Coût total : 12 $ de matériel + 3 $ de machine + 2 $ de main d'œuvre=17 $ par pièce. Vendu entre 45 et 60 $ selon la complexité et le client.
Ce qui ne va pas
Écaillage dans les coins
Cela se produit lorsque vous coupez trop vite ou que le matériau présente des contraintes internes. La poutre termine la coupe mais le choc thermique fissure le coin. Généralement un éclat de 1 à 2 mm, mais cela ruine la pièce.
Retour-Charge en surface
Se produit sur un matériau épais lorsque le laser sort. L'assistance pneumatique expulse le matériau vaporisé vers le fond, mais une partie se condense sur la surface arrière sous forme de résidus sombres.
Solution:
Les dépôts acryliques vaporisés sur la lentille de focalisation réduisent la transmission de puissance, rendent le point focal plus grand et moins défini. Vous ne remarquez pas immédiatement-les coupures s'aggravent simplement en quelques jours.
Changement de pièce
Pour les petites pièces ou les matériaux minces de moins de 2 mm, vous avez besoin de fixations, sinon la pièce peut se déplacer à mi--coupe à cause de la pression de l'air.
Comparaison avec d'autres méthodes de coupe
| Méthode | Idéal pour | Qualité des bords | Complexité | Coût | Post-traitement- |
|---|---|---|---|---|---|
| Découpe Laser | Formes complexes, épaisseur fine à moyenne | Excellent (flammé-poli) | Élevé (dessins complexes) | Moyen | Minimal |
| Coupe de routeur | Matière épaisse, coupes droites | Bon (marques d'outils) | Moyen | Faible à moyen | Polissage requis |
| Coupe à la scie | Lignes droites uniquement | Passable (lignes de coupe visibles) | Faible | Faible | Ponçage requis |
| Jet d'eau | Matière très épaisse | Bon (finition mate) | Haut | Haut | Polissage requis |
| Couteau CNC | Matériau très fin | Équitable | Moyen | Moyen | Finition des bords |
Considérations relatives à l'équipement
Durée de vie des tubes
Taille de la machine
L'extraction est obligatoire
L'acrylique vaporisé est un truc désagréable -irritant les voies respiratoires, recouvre tout de résidus collants et sent terriblement mauvais. Nécessite une extraction minimale de 800 CFM au niveau de la tête de coupe, ventilée à l'extérieur.
J'utilise un ventilateur centrifuge en ligne (Soler & Palau TD-200), 940 CFM, conduit de 4". Garde la zone de travail dégagée et vous ne respirez pas de vapeurs de polymère toute la journée.
Certaines personnes sont bon marché et utilisent un ventilateur d'extraction de salle de bain de 120 CFM, ce qui est complètement inadéquat. Fumée visible dans la zone de travail, plaintes d'autres personnes présentes dans le bâtiment. Ne soyez pas cette personne.
Ce que je dirais à quelqu'un qui débute
Sélection des matériaux
Achetez de l'acrylique coulé, non extrudé, à moins que le coût ne soit absolument critique et que la qualité des bords n'a pas d'importance. Testez minutieusement vos paramètres avant la production. -les matériaux des différents fournisseurs coupent différemment, même s'il s'agit uniquement d'"acrylique coulé". Documentez vos paramètres pour chaque type et épaisseur de matériau.
Investir dans l’extraction
Ne faites pas de bon marché. Vos poumons ne sont pas remplaçables et les vapeurs d'acrylique gâcheront votre journée sans une ventilation adéquate. Tenez compte des 500 à 600 $ pour un véritable système d'extraction, faites-le.
Entretenir la machine
Hebdomadairement : vérifiez la lentille, nettoyez les miroirs, inspectez la buse d’assistance pneumatique. Mensuellement : vérifier la tension des courroies, lubrifier les rails linéaires, vérifier l'alignement des poutres. Annuellement : remplacez les miroirs, remplacez le tube s'il approche de la fin de sa durée de vie. Ignorer la maintenance vous coûte bien plus cher en coupures ratées et en temps d'arrêt que la maintenance elle-même.
Commencez simplement
Commencez par des géométries simples et progressez. Ne vous lancez pas directement dans des pièces imbriquées complexes avec des caractéristiques de 0,5 mm. Coupez des carrés et des cercles, mesurez la largeur du trait de scie, vérifiez la qualité des bords, composez vos paramètres. Essayez ensuite les courbes, puis les formes complexes, puis les imbrications serrées. Marcher avant de courir, etc.
Vérifier la hauteur focale
Vérifiez la hauteur focale avant chaque travail. Je fais cela depuis des années et je vérifie toujours manuellement la position du point focal avec une goupille de jauge avant de commencer une coupe. Prend 10 secondes, évite le problème "Pourquoi cette feuille entière a-t-elle été coupée comme une poubelle" lorsque vous réalisez que vous étiez flou de 5 mm tout le temps.
Documentez tout
Tenez un journal des paramètres qui fonctionnent pour différents matériaux et épaisseurs. Notez quels fournisseurs fournissent le matériel de la meilleure qualité. Suivez les temps de travail et l’utilisation des matériaux pour affiner vos coûts. La documentation transforme l'expérience en succès reproductible.
"C'est à peu près tout pour les écrans acryliques découpés au laser. Fonctionne très bien si vous faites correspondre le matériau au processus et définissez vos paramètres. Coupe proprement, semble professionnel, plus rapide que n'importe quelle alternative pour les formes complexes. Ne vous attendez pas à ce que ce soit sans intervention-de bons résultats- de bons résultats nécessitent une attention aux détails et un entretien approprié."
Exemples d'affichage en acrylique
Présentoir
Présentoir complexe en acrylique découpé au laser-avec bords polis à la flamme-et assemblage précis de languettes-et-de fentes. Parfait pour l'affichage de produits au détail.
Tableau d'affichage du produit
Tableau d'affichage en acrylique personnalisé avec marque gravée au laser- et fentes découpées avec précision pour l'affichage des produits. Le matériau transparent permet une utilisation polyvalente dans n'importe quel environnement.
Vitrine
Vitrine en acrylique-haut de gamme avec joints de précision découpés au laser-et bords polis. Idéal pour les expositions de musée ou les-articles de vente au détail de grande valeur.
